Detalji o proizvodu

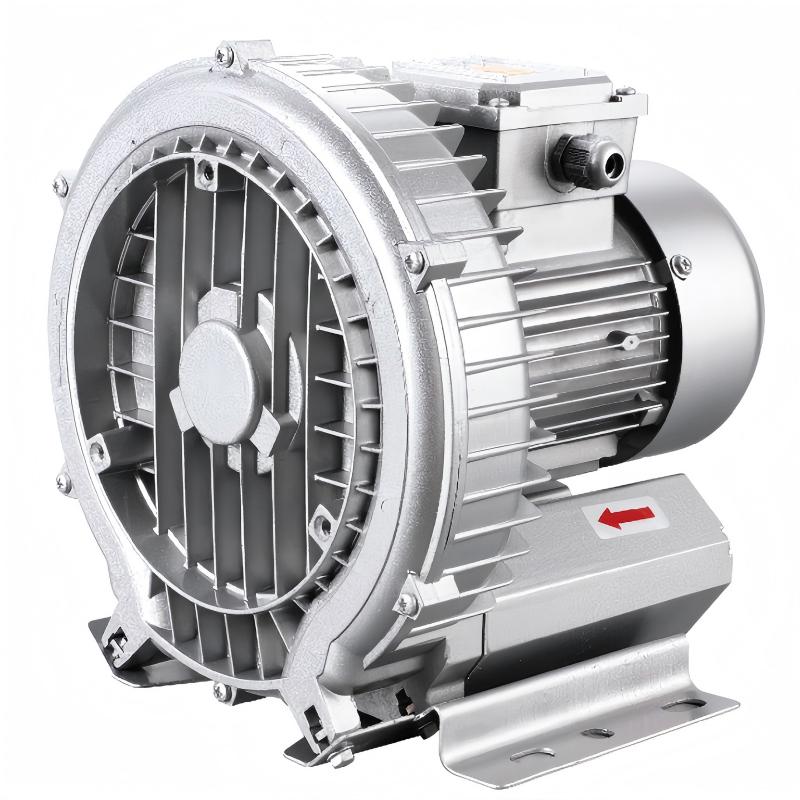

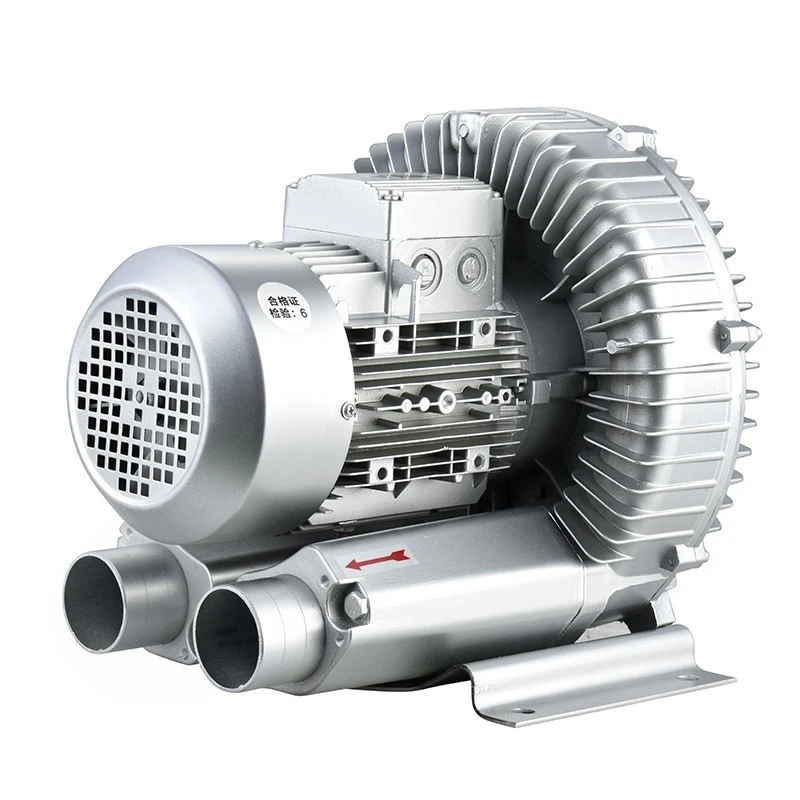

Jednostepeni regenerativni ventilator visokog pritiska prikazan na ovim fotografijama proizvoda je kompaktna, ali moćna vorteks vazdušna pumpa serije XGB-120 projektovana za industrijsku i komercijalnu upotrebu koja zahteva protok vazduha bez{2}}bez ulja i pulsiranja-. Pravi-snimci predstavljaju kompletnu jedinicu od aluminijumske legure iz četiri ugla gledanja - sprijeda, sa strane, straga i ravno-na - otkrivajući njegovu preciznost-livenog kućišta pumpe sa dubokim radijalnim rebrima za hlađenje, cijevi motora s rebrima, zapečaćenom razvodnom kutijom sa dva navoja na gornjoj/donjoj strani. Osnovna ploča od -otpornog na udarce štancana čelična ploča sa unaprijed-izbušenim rupama za montažu je jasno vidljiva iz svakog ugla, zajedno sa crvenim strelicama za smjer protoka zraka. Dijagrami unutrašnje strukture i eksplodiranog{14}}prikaza otkrivaju arhitekturu jednog-propelera: precizno-izbalansirano aluminijsko radno kolo, tijelo pumpe, kućište ležaja, uljnu brtvu, brtvu i kompletan sklop motora - svih 20 komponenti mapiranih u čistoj dvojezičnoj legendi. Na-fotografijama detalja materijala izbliza je istaknuta mreža za filtrirani ulaz zraka koja zadržava prašinu i ostatke, i ugrađeni-vod prigušivača obložen gustim sunđerom-upijajućim zvuk za efikasno smanjenje buke na čak 55 dB. Jednostepeni regenerativni puhač visokog pritiska pruža pouzdanu isporuku vazduha-bez ulja u širokom asortimanu proizvoda od 0,12 kW do 22 kW, što ga čini raznovrsnim izborom za držanje vakuuma-u štampanju, ekstrakciju pare u glačanju tekstila, punjenje kartona za mleko i usisni transport za proizvodnju soje. Proizveden od strane Taizhou Yijia u postrojenju opremljenom CNC obradnim centrima, organizovanim linijama za montažu i profesionalnim skladištenjem, svaka jedinica prolazi rigoroznu inspekciju kvaliteta prije otpreme. Sveobuhvatna serija dodataka - uključujući filtere, ventile za zaštitu, prigušivače zvuka, razvodne cijevi i zračne noževe - dodatno proširuje prilagodljivost ove platforme. Za aplikacije koje zahtijevaju kompaktnu veličinu, nisku razinu buke i certificirani rad bez ulja, jednostepeni regenerativni ventilator visokog pritiska predstavlja pametan izbor za inženjere i sistemske integratore širom svijeta.

Tabela parametara vrtložnog ventilatora sa jednim{0}}impelerom i objašnjenje ukupnih instalacijskih dimenzija

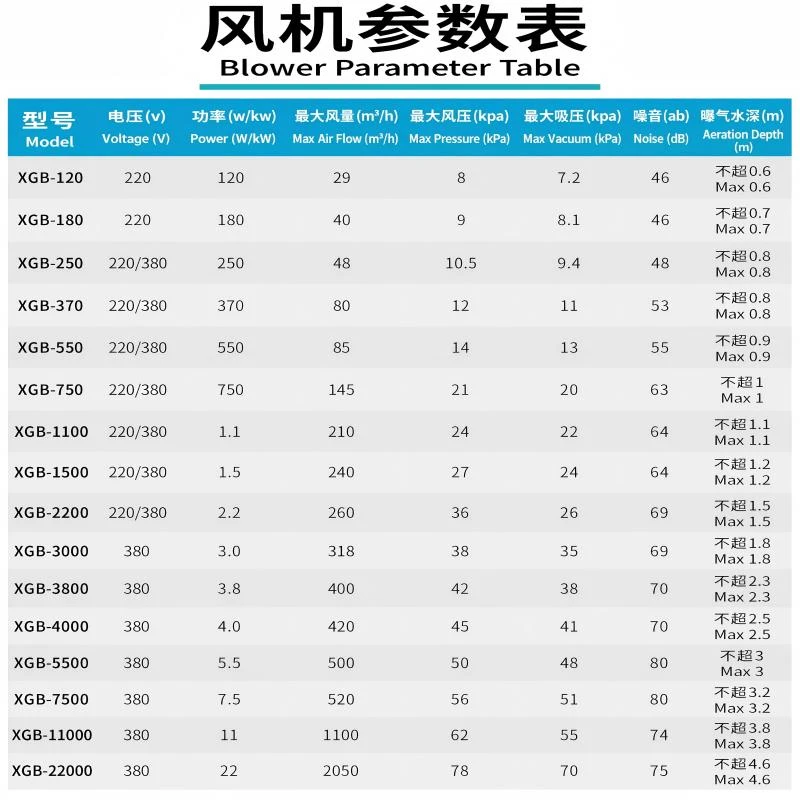

Tabela parametara performansi vrtložnog ventilatora sa jednim{0}}impelerom

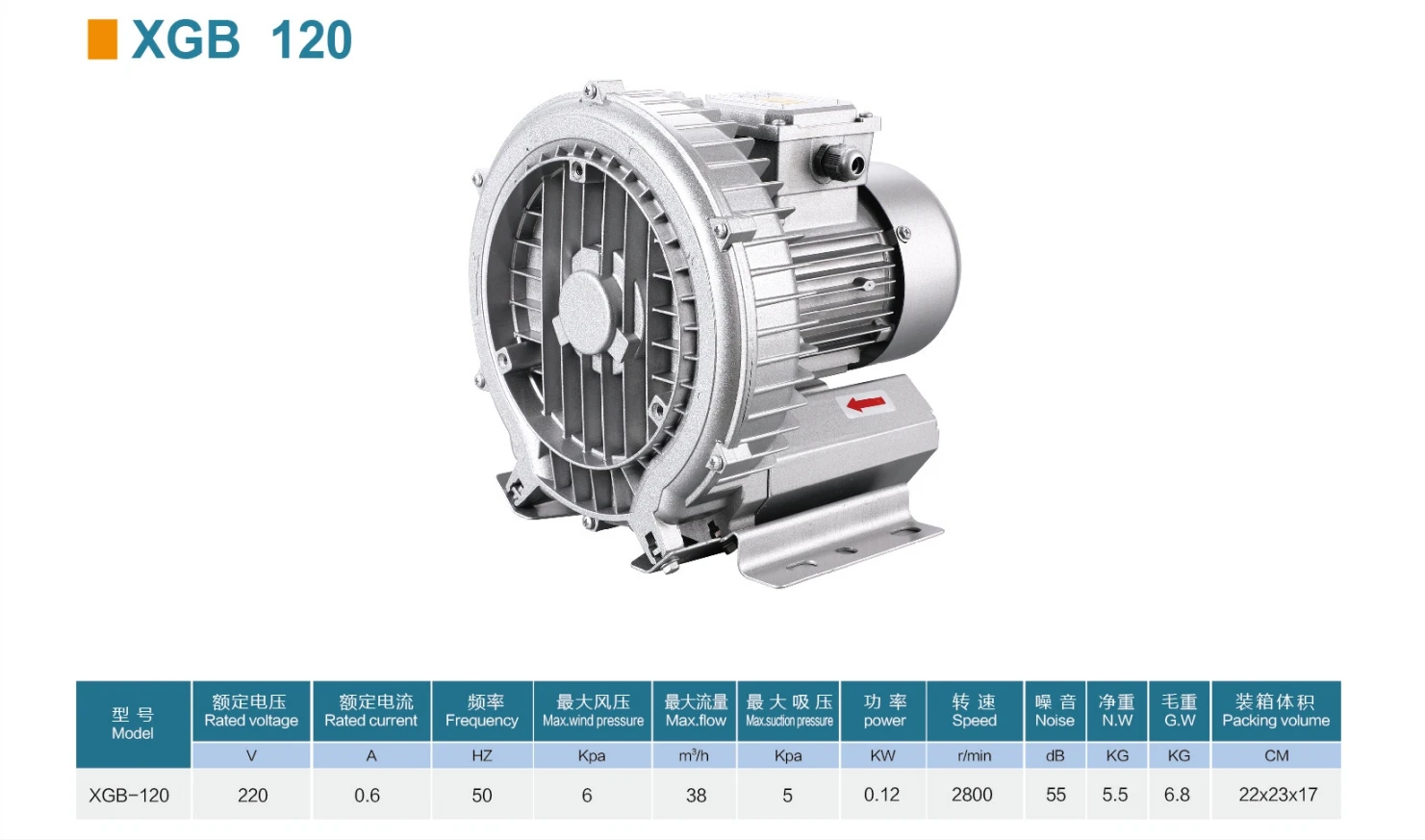

Naziv proizvoda	XGB-120 Jednostepeni regenerativni ventilator visokog pritiska
Frekvencija	50Hz / 60Hz
Nazivna snaga	0,12 kW / 0,14 kW
Izlazni napon	220 V (jednofazni)
Nazivna struja	0.6 A / 0.7 A
Max Air Flow	38 m³/h / 45 m³/h
Max Vacuum	-5 kPa / -6 kPa
Max Pressure	6 kPa / 7 kPa
Brzina	2800 o/min / 3400 o/min
Buka	55 dB(A) / 57 dB(A)
Neto težina (NW)	5,5 KG
bruto težina (GW)	6,8 KG
Zapremina pakovanja	22×23×17 CM
Prečnik vazdušnog kanala	25 mm

Objašnjenje ugradnih dimenzija vrtložnog ventilatora s jednim rotorom

Broj modela	XGB-120
Širina ventilatora (A)	180 mm
Visina ventilatora (B)	220 mm
Dužina ventilatora (C)	280 mm
Vanjski promjer zračnog kanala (D)	27 mm
Bočna dužina osnovne ploče (E)	130 mm
Bočna širina osnovne ploče (F)	180 mm
Udaljenost bočne rupe osnovne ploče (E1)	62 mm
Udaljenost prednje rupe osnovne ploče (F1)	130 mm
Prečnik rupe za montažu (G)	8 mm

Uvod u scenarije aplikacije

Jednostepeni regenerativni ventilator serije XGB se ističe u različitim industrijskim aplikacijama gdje je potreban čist,-bez ulja, protok zraka pod visokim-pritiskom ili vakuum. U štamparskoj industriji, obezbeđuje pouzdano držanje vakuuma-za mašine za štampanje čeličnih ploča, čvrsto pričvršćujući supstrate na štamparski ležaj kako bi se osigurala precizna registracija i oštar izlaz. U proizvodnji tekstila i odevnih predmeta, ove duvaljke služe sistemima mašina za peglanje tako što izvlače paru i vlagu iz tkanina tokom ciklusa presovanja, dramatično poboljšavajući radnu efikasnost i kvalitet gotovog proizvoda. Sektor hrane i pića ima koristi od dizajna bez ulja-u operacijama vakuumskog punjenja kartona za mlijeko, gdje puhalo stvara usisnu silu potrebnu za formiranje, punjenje i zatvaranje kutija bez rizika od kontaminacije. Slično, u preradi tofua i soje, puhač transportuje sirovo zrno soje kroz usisne cjevovode u rezervoare za pranje i čišćenje, automatizirajući tradicionalno radno-intenzivan korak. Osim ove četiri osnovne primjene, puhalo služi za držanje vakuuma na CNC ruteru-održavanje, aeraciju akvarijuma i ribnjaka do 0,6 metara dubine, laboratorijsku ekstrakciju dima, sistem zračnih jastuka rezača papira, usisavanje u stomatološkoj klinici i pneumatski transport malih{13}}razmjera. Njegov kompaktan otisak, nizak profil buke i rad bez održavanja{15}}bez ulja- čine ga idealnim izborom kako za integraciju OEM opreme tako i za samostalnu industrijsku upotrebu.

Prilagođeni proces obrade

Taizhou Yijia nudi kompletne usluge prilagođavanja OEM-a i ODM-a za XGB jednostepenu{0}}seriju regenerativnih puhača, podržavajući narudžbe prilagođene vašim tačnim specifikacijama. Naš dokazani radni proces prilagođavanja u šest- koraka osigurava transparentnost i kvalitet u svakoj fazi. Korak 1 - Obrada uzorka: Kontaktirajte naš prodajni tim sa svojim zahtjevima, crtežima ili referentnim uzorcima za početnu procjenu. Korak 2 - Fabrička ponuda: Naš inženjerski tim procjenjuje izvodljivost i daje detaljnu ponudu uključujući prilagođavanje napona, opcije boja i konfiguracije dodatne opreme. Korak 3 - Potvrda uzorka: Proizvodimo pred{9}} uzorke za vašu verifikaciju kvaliteta i usklađivanje vremena isporuke prije početka masovne proizvodnje. Korak 4 - Plaćanje narudžbe: Nakon što su uzorci odobreni, grupna narudžba se potvrđuje sa dogovorenim uslovima plaćanja. Korak 5 - Proizvodnja i proizvodnja: Vaša narudžba ulazi u našu CNC-opremljenu proizvodnu liniju sa rigoroznim-provjerama kvaliteta procesa u svakoj fazi proizvodnje. Korak 6 - Završetak transakcije: Gotova roba prolazi završnu inspekciju, profesionalno pakovanje i otpremu sa kompletnom dokumentacijom. Prihvatamo prilagođene konfiguracije napona/frekvencije, brendiranje logotipa, završne obrade u boji i pakete dodatne opreme kako bi odgovarali vašim zahtjevima tržišta.

Pakovanje i transport

Factory Introduction

FAQ

P: Šta je regenerativni ventilator i po čemu se razlikuje od centrifugalnog ventilatora?

O: Regenerativni ventilator, koji se naziva i duvalj sa bočnim kanalom ili prstenasti ventilator, koristi be-kontaktno radno kolo koje se rotira unutar posebno oblikovanog kućišta za regeneraciju pritiska zraka kroz više ciklusa kompresije. Za razliku od centrifugalnih ventilatora koji radijalno ubrzavaju zrak, regenerativni puhači postižu mnogo veći pritisak u kompaktnom jednostepenom dizajnu uz održavanje 100%-protoka zraka bez ulja - idealno za primjene gdje se mora izbjeći kontaminacija.

P: Može li XGB jednostepeni regenerativni ventilator raditi kontinuirano?

O: Da, XGB serija je dizajnirana za kontinuirani rad. Kućište od aluminijumske legure sa integrisanim rebrima za hlađenje, precizno-izbalansiranim impelerom i zapečaćenim ležajevima osiguravaju pouzdane performanse 24/7. Za teške-prilike, preporučujemo odabir modela s najmanje 20% visine iznad potrebnih specifikacija za pritisak i protok.

P: Koje opcije napona i frekvencije su dostupne?

O: XGB serija nudi široku električnu kompatibilnost. Modeli do XGB-2200 podržavaju i 220V jednofazne-i 220/380V trofazne konfiguracije na 50Hz i 60Hz. Veći modeli (XGB-3000 i više) rade na trofaznom naponu od 380V. Prilagođene konfiguracije napona/frekvencije dostupne su putem naše OEM usluge prilagođavanja - kontaktirajte naš prodajni tim sa svojim specifičnim zahtjevima.

P: Koliko je bučan ventilator tokom rada? Da li je prigušivač uključen?

O: XGB-120 radi na približno 55 dB(A) na 50Hz - što je uporedivo sa normalnim razgovorom. Sve XGB duvaljke dolaze sa ugrađenim-prigušnim kanalom obloženim-spužvom za upijanje zvuka. Za okruženja osjetljiva na buku kao što su laboratorije, stomatološke klinike ili zatvoreni proizvodni podovi, nudimo vanjske prigušivače i zvučno izolirana kućišta kao opcionu dodatnu opremu.

P: Može li se ovaj puhač koristiti i za vakuumske i pod pritiskom?

O: Apsolutno. Regenerativna puhalica XGB funkcionira jednako dobro kao vakuumska pumpa i puhalo pod pritiskom. Ulazni otvor stvara vakuum (do -5 kPa za XGB-120), dok izlazni otvor isporučuje komprimirani zrak (do 6 kPa). Jednostavno povežite svoju aplikaciju na odgovarajući port. Beskontaktni dizajn impelera znači da zrak nikada ne dolazi u kontakt s uljem ili mašću ni u jednom od načina rada.

P: Kakvo održavanje je potrebno za ventilator?

O: XGB regenerativni ventilator je praktično-bez održavanja. Dizajn-bez ulja eliminiše potrebu za podmazivanjem, a zatvoreni ležajevi ne zahtijevaju podmazivanje. Preporučujemo čišćenje ili zamjenu ulaznog filtera svakih 3-6 mjeseci u zavisnosti od nivoa prašine u radnom okruženju i povremeno provjeravanje stanja pjene prigušivača. U normalnim uslovima rada nije potrebno nikakvo drugo rutinsko održavanje.

P: Koja je minimalna količina narudžbe i koliko je vrijeme isporuke?

O: Podržavamo fleksibilne količine narudžbe - uzorci narudžbi pojedinačnih jedinica su dobrodošli za procjenu. Standardni modeli se isporučuju u roku od 3-7 radnih dana iz našeg skladišta. Prilagođene OEM narudžbe sa posebnim zahtjevima napona, boje ili brendiranja obično zahtijevaju 15-25 radnih dana u zavisnosti od obima narudžbe i složenosti prilagođavanja. Kontaktirajte nas za trenutne zalihe i precizne rokove isporuke.

P: Nudite li međunarodnu dostavu i koji su standardi pakovanja?

O: Da, šaljemo globalno sa opcijama pomorskog, vazdušnog i ekspresnog kurira. Svaki puhač je pojedinačno upakovan u ojačani karton sa pjenastim jastučićima, zatim se više jedinica paletizira i rastezljivo-umota za transport kontejnera. Sva ambalaža zadovoljava međunarodne izvozne standarde. Za distributere i preprodavače također možemo obezbijediti ambalažu sa robnom markom po narudžbi.

P: Koji pribor i rezervni dijelovi su dostupni?

O: Održavamo kompletan inventar dodatne opreme uključujući ulazne filtere, plastične filtere, ventile za smanjenje pritiska, razvodne cijevi, vanjske prigušivače, zračne noževe, spojeve cijevi, koljena i zamjenske impelere. Dostupni su za pojedinačnu kupovinu ili mogu biti u paketu sa narudžbom puhala. Kontaktirajte naš prodajni tim sa zahtjevima za dodatnu opremu za cijenu i potvrdu kompatibilnosti.

P: Koju garanciju dajete i kako se rješava-podrška nakon prodaje?

O: Sve XGB regenerativne duvaljke dolaze sa 12-mjesečnom garancijom proizvođača koja pokriva greške u materijalu i izradi u normalnim radnim uvjetima. Naš postprodajni tim pruža tehničku podršku putem e-pošte, WhatsApp-a i video poziva. Za zahtjeve u vezi s jamstvom nudimo upute za otpremu zamjenskih dijelova ili popravke. Opcije produžene garancije su dostupne za OEM partnere i velike kupce - raspitajte se prilikom naručivanja.
